Монтаж теплого пола CALEO — это простая процедура, которую можно выполнить самостоятельно за 2-3 часа. Технология “сухого” монтажа пленочных систем позволяет сразу после установки включать обогрев и укладывать финишное покрытие. Главное — строго следовать инструкции и соблюдать меры электробезопасности.
Подготовка к монтажу
Необходимые материалы
В комплект теплого пола CALEO входят термопленка, контактные зажимы, соединительные провода, битумная изоляция и инструкция. Дополнительно потребуется терморегулятор, теплоотражающий материал и защитная полиэтиленовая пленка.
Из инструментов понадобятся: нож, ножницы, пассатижи, отвертка, скотч. Подключение к электросети выполняет только квалифицированный электрик с допуском не менее 3-й группы.
Расчет площади
Термопленку укладывают только на свободные от мебели участки. Для основного отопления необходимо покрыть 70% площади помещения, для дополнительного комфорта достаточно 40-50%.
Подготовка основания
Основание должно быть чистым, сухим и ровным. Неровности более 3 мм устраняют самовыравнивающейся смесью. Любые острые выступы могут повредить термопленку толщиной 0,4 мм.
Теплоотражающий материал расстилают по всей площади блестящей стороной вверх. Важно использовать только материалы на основе лавсана — алюминиевая фольга запрещена. Листы укладывают встык, швы проклеивают широким скотчем.

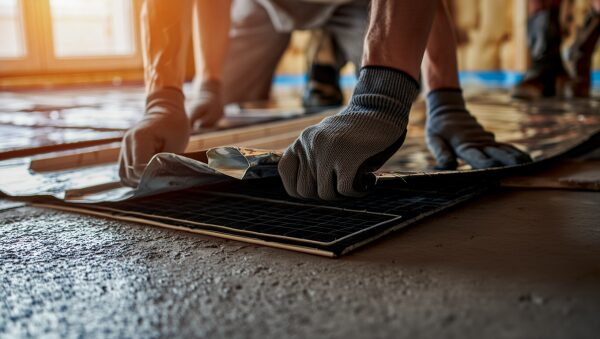

Укладка пленочного теплого пола
Раскрой термопленки
Термопленку нарезают на полосы нужной длины. Резать можно только в специально обозначенных местах через каждые 20 см. Полосы укладывают медной шиной к стене с терморегулятором. Между медными шинами оставляют зазор 10 мм.
Установка контактных зажимов
Контактные зажимы устанавливают на медную шину с краёв каждой полосы. Зажим должен плотно обхватывать шину с двух сторон. После установки зажим обжимают пассатижами для надежного контакта.
К каждому зажиму подключают соединительный провод. Все места подключения изолируют битумной лентой — изоляция должна полностью закрывать зажим.
Изоляция линий отреза
Все места разреза термопленки обязательно изолируют битумной лентой. Медная шина на линии отреза не должна оставаться открытой.
Подключение терморегулятора
Установка датчика температуры
Датчик температуры размещают под пленочным полом, на нагревательный элемент
В теплоотражающем материале прорезают канавку для датчика заподлицо с поверхностью.
Подключение к электросети
Подключение терморегулятора к сети 220В обычно выполняется электриком. Для систем мощностью более 2 кВт устанавливают отдельный автоматический выключатель. Обязательно использование УЗО с током срабатывания 30 мА.
Тестирование системы
Перед укладкой финишного покрытия протестируйте систему. Включите терморегулятор и установите температуру не более 30°C. Через 3-5 минут термопленка должна начать нагреваться.
Проверьте все соединения — нагрев должен быть равномерным. При обнаружении проблем отключите систему и устраните неисправности.
Укладка финишного покрытия
Защитная пленка
Поверх теплого пола обязательно укладывается защитная полиэтиленовая пленка толщиной 80 мкм. Она предохраняет нагревательные элементы от повреждений при монтаже покрытия.
Финишное покрытие
Ламинат, паркетную доску и линолеум укладывают согласно инструкциям производителей. При монтаже соблюдайте осторожность, чтобы не повредить термопленку.
Оптимальная температура поверхности: для ламината и паркета — до 27°C, для линолеума и ковролина — до 30°C.
Правила эксплуатации
Максимальная температура терморегулятора не должна превышать 35°C согласно СНиП. При длительном отсутствии не отключайте обогрев полностью, а установите минимальный уровень.
При попадании воды немедленно отключите систему и тщательно просушите. Использование теплого пола для сушки влажных поверхностей запрещено.
Правильный монтаж теплого пола CALEO гарантирует долговечную работу системы. При соблюдении требований инструкции срок службы составляет до 50 лет с гарантией производителя 15 лет.
